| OC-Karte | |||||

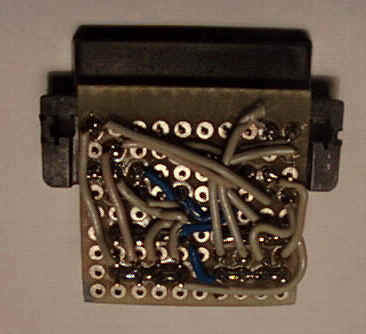

| Es gibt eigentlich nur zwei Möglichkeiten einen Athlon zu übertakten das ist zum einen durch umlöten zu realisieren oder durch die Verwendung einer OC-Karte. Ich habe mich mal im Netz umgeschaut und einen sehr guten Schaltplan gefunden auf www.hardwarelab.de. Dieser Schaltplan ist anders als die anderen da er ohne externe Spannungsversorgung auskommt, denn hier wird die Spannung 3,3V direkt vom der Athlonplatine genommen.Ich habe nun mal eine Oc_karte nach diesem Schaltplan gebaut und ich kann nur sagen sie funzt 100%. | |||||
| Welche Einstellungen sind möglich | -
Einstellung der Core Spannung von 1.30V bis 2.05V in 0.05V Schritten - Einstellung der Taktrate von 300MHz bis 1050MHz in 50MHz Schritten |
||||
 |
 |
||||
| Welche Bauteile brauche ich | -4xMiniaturumschalter
-4xJumperblöcke -1xUniplatine -1xAMP Stecker -ca 30cm Kabel |
||||
| Da die Stecker von AMP sehr schwer zu bekommen sind und die Lieferzeit 7-8Wochen beträgt und man dann auch noch 45Stück abnehmen muß git es auch noch eine andere Möglichkeit. Man kann als Stecker auch einen alten PCI-Slot oder SDRAM-Slot eines alten Mainbords nehmen. Dazu müßt ihr den Slot heraussägen und mit Hilfe eines Floppykabel mit der Uniplatine verbinden. Den herausgetrennten Slot auf Länge kürzen. Vorsicht wenn ihr einen PCI Slot verwendet müsst Ihr noch einen Strichholz in den Slot drücken da die Bautiefe zu groß ist und ihr sonst die Athlonplatine bei aufstecken des Slot-Stecker beschädigen könnt. | |||||
| Hier die Einstellungen für dem Multiplikator | Coretakt | FID 0 | FID 1 | FID 2 | FID 3 |
| 300 | 1 | 1 | 1 | 1 | |
| 350 | 0 | 1 | 1 | 1 | |
| 400 | 1 | 0 | 1 | 1 | |
| 450 | 0 | 0 | 1 | 1 | |
| 500 | 1 | 1 | 0 | 1 | |
| 550 | 0 | 1 | 0 | 1 | |
| 600 | 1 | 0 | 0 | 1 | |
| 650 | 0 | 0 | 0 | 1 | |
| 700 | 1 | 1 | 1 | 0 | |
| 750 | 0 | 1 | 1 | 0 | |
| 800 | 1 | 0 | 1 | 0 | |
| 850 | 0 | 0 | 1 | 0 | |
| 900 | 1 | 1 | 0 | 0 | |
| 950 | 0 | 1 | 0 | 0 | |
| 1000 | 1 | 0 | 0 | 0 | |
| 1050 | 0 | 0 | 0 | 0 | |
| Hier die Einstellungen für die VCore | VCore | VID 0 | VID 1 | VID 2 | VID 3 |
| 2,05 | 1 | 1 | 1 | 1 | |
| 2,00 | 0 | 1 | 1 | 1 | |
| 1,95 | 1 | 0 | 1 | 1 | |
| 1,90 | 0 | 0 | 1 | 1 | |
| 1,85 | 1 | 1 | 0 | 1 | |
| 1,80 | 0 | 1 | 0 | 1 | |
| 1,75 | 1 | 0 | 0 | 1 | |
| 1,70 | 0 | 0 | 0 | 1 | |
| 1,65 | 1 | 1 | 1 | 0 | |
| 1,60 | 0 | 1 | 1 | 0 | |
| 1,55 | 1 | 0 | 1 | 0 | |
| 1,50 | 0 | 0 | 1 | 0 | |
| 1,45 | 1 | 1 | 0 | 0 | |
| 1,40 | 0 | 1 | 0 | 0 | |
| 1,35 | 1 | 0 | 0 | 0 | |
| 1,30 | 0 | 0 | 0 | 0 | |
